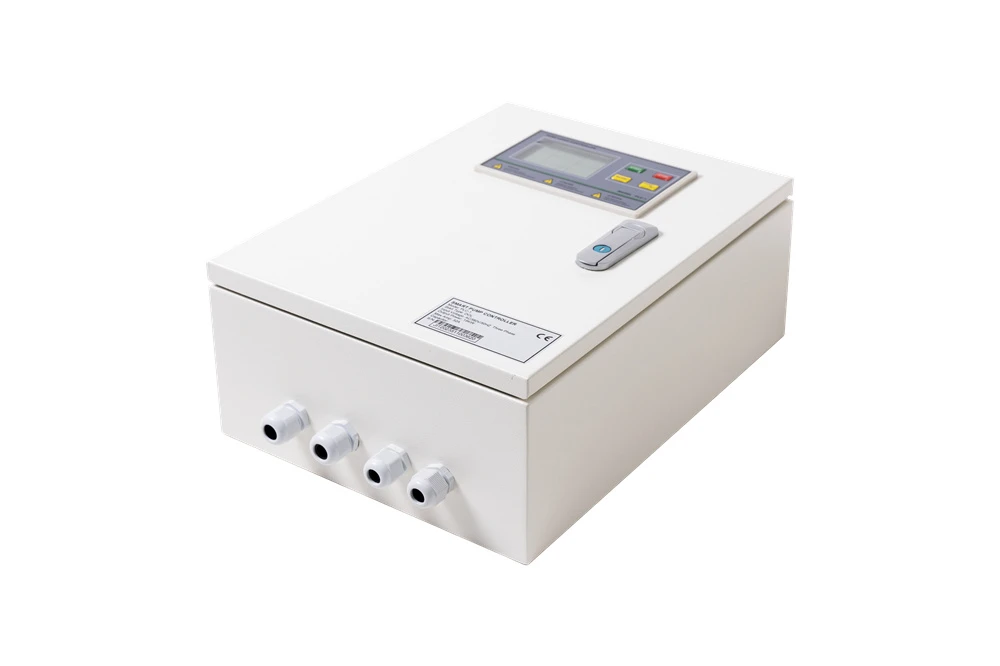

Интелигентен контролер на помпата с 2 помпи

Оценяваме, че избирате нашите продукти, и обещаваме да продължим да ви предоставяме приятелско и полезно обслужване.

Интуитивна, програмируема система за управление и защита за центробежни, тръбопроводни, дуплексни и трифазни потопяеми помпи с дълбоки кладенци, наред с други видове, е интелигентният контролер на помпата.



Контролерът може да работи по много начини, като използва различни електрически инсталации. Свободната сонда или сензор в кладенеца е ключова характеристика, която отличава контролера от стандартната кутия за управление на помпата за включване/изключване. Нашият уникален дизайн елиминира нуждата от монтажна сонда или сензор в кладенеца и осигурява високочувствителна и надеждна защита срещу работа на помпата на сухо.



Марка: OEM

Номер на модела на производителя: PCH32 PLUS

Работи в: 3 фази 220v/380v/415v

Работеща помпа: 0.75-15kw

Пластмасов корпус: IP 65

MCB/AC Контактор: CHNT

Тип: Дуплексен променлив контролен панел

Номинално напрежение: 120/208/240V/380V/415V AC

Ампер: 9 до 32 A

Съвместим тип помпа: Картерна/нагнетателна/сондажна помпа

Брой контролирани помпи: 2

Местоположение: Вътрешно/Външно

Тип на корпуса: IP65

Размер на корпуса:342*292*119 мм

Превключване на приложението: чрез DIP превключвател

Приложение включващо:

• Прилага се за прехвърляне на вода от нисък резервоар към горен резервоар чрез сонда за течност или поплавък
• Прилага се за бустер чрез превключвател за налягане и резервоар за налягане.
• Прилага се за повдигане на отпадни води чрез сонда за течност или поплавък
• Прилага се за дренажна помпа с поплавъчен превключвател
• Прилага се за прехвърляне на вода от нисък резервоар към горен резервоар чрез трансмитер за ниво (4-20mA)
• Прилага се за бустер чрез трансмитер за налягане (4-20mA)
• Прилага се за повдигане на отпадни води чрез трансмитер за ниво (4-20mA)

Вещ	защита	Стойност	Забележка	Тип повреда
1	Ампер на изключване на защитата от работа на сухо	75% от калибрирания работен ампер	В настройките на менюто	Грешка при възстановяване
2	Време за реакция при защита от работа на сухо	5s	В настройките на менюто
3	Време за възстановяване на защитата от работа на сухо	45m	В настройките на менюто
4	Ампер на изключване на защитата срещу претоварване	130% Калибриран работен ампер	В настройките на менюто	Грешка при възстановяване
5	Време за реакция при защита срещу претоварване	5S (обратно време)	фиксирани в софтуера
6	Време за възстановяване на защитата от претоварване	4m	В настройките на менюто
7	Ампер на защитно изключване на помпата	180% от калибрирания работен ампер	В настройките на менюто	Грешка при невъзстановяване
8	Време за реагиране на защитното задействане на помпата	1s	фиксирани в софтуера
9	Напрежение на изключване на защитата под напрежение	304v	В настройките на менюто	Грешка при възстановяване
10	Време за реакция на защитата под напрежение	6s	фиксирани в софтуера
11	Време за възстановяване на защитата под напрежение	4m	В настройките на менюто
12	Изключващо напрежение за защита от пренапрежение	437v	В настройките на менюто	Грешка при възстановяване
13	Време за реакция при защита от пренапрежение	6s	фиксирани в софтуера
14	Време за възстановяване на защитата от пренапрежение	4m	В настройките на менюто
15	Отворена фаза			Грешка при невъзстановяване
16	Обръщане на фазата			Грешка при невъзстановяване
17	препълване			Грешка при възстановяване
18	Над темп			Грешка при възстановяване
19	Воден теч			Грешка при невъзстановяване





Притежавайки повече от 20 години опит в създаването, проучването и усъвършенстването на експертни контролери за водни помпи,

Резултатът от нашите усилия са нашите контролери за канализационни повдигачи, серията PCH. Той има всички възможности и атрибути, от които се нуждаят нашите клиенти, и с няколко прости настройки на параметрите може почти да изпълнява функциите на няколко машини.

Лесните за потребителя настройки удължават значително живота на помпата, а функционалността за настройка с един бутон ефективно запазва водната помпа.

Неговата здрава алармена система за преливане ще уведоми клиента в случай на бързо увеличаване на обема на водата чрез едновременно активиране на външна сирена и високоговорител.

Освен това може прецизно да управлява пускането и спирането на водните помпи, като управлява както превключватели, така и аналогови входове.





1). Нормално ниво на течността в картера

нивото на течността достига сонда 3# (поплавъчен превключвател A: по-високо ниво), контролната кутия ще нареди на една помпа да

работа; нивото на течността спада до сонда 2# (поплавъчен превключвател A: Ниво надолу), единична помпа спира да работи;

Контролната кутия ще редува двойни помпи, работещи автоматично, когато нивото на течността варира от

Сонда 2# & Сонда 3# (Поплавъчен превключвател A: ниво нагоре - ниво надолу)



2). Допълнително тече в картера

когато една помпа работи към дренаж, нивото на течността в картера все още се повишава до сонда 4#

(Поплавък B: Горно ниво), контролната кутия ще нареди на друга помпа да работи едновременно

дренаж, докато нивото на течността спадне до сонда 2# (поплавъчен превключвател A&B:ниво надолу), двойни помпи

няма да спре да бяга.



3). Преливник в картера

когато двойните помпи работят едновременно, нивото на течността в картера все още се повишава до сонда

5#(поплавъчен превключвател C: горно ниво), контролната кутия ще издаде предупредителна аларма; Когато нивото на течността спадне

към сонда 5# (ниво на поплавък C надолу), контролната кутия спира да звучи предупредителна аларма



4). Функция Auto Patrol (Антиръжда).

При автоматично състояние, ако контролната кутия инспектира двойни помпи, които не работят в продължение на десет дни, управлявайте устройството

ще нареди на помпа А да работи за 3 секунди и да спре след интервал от 10 секунди, управляващото устройство ще

наредете помпа B да работи за 3 секунди и спрете.

Auto Patrol може да предотврати ръждясване на помпата и задръстване на работното колело поради дълго време на неработеща работа
