3-фазен контролен панел на помпата
Входно напрежение: Трифазно, AC380V-415V/50hz
Изходна мощност: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) )
Стартов тип: DOL
Количество контролирана помпа: Единична помпа
- Бърза доставка
- Гарантиране на качеството
- Денонощно обслужване на клиенти
представяне на продукта
Преглед

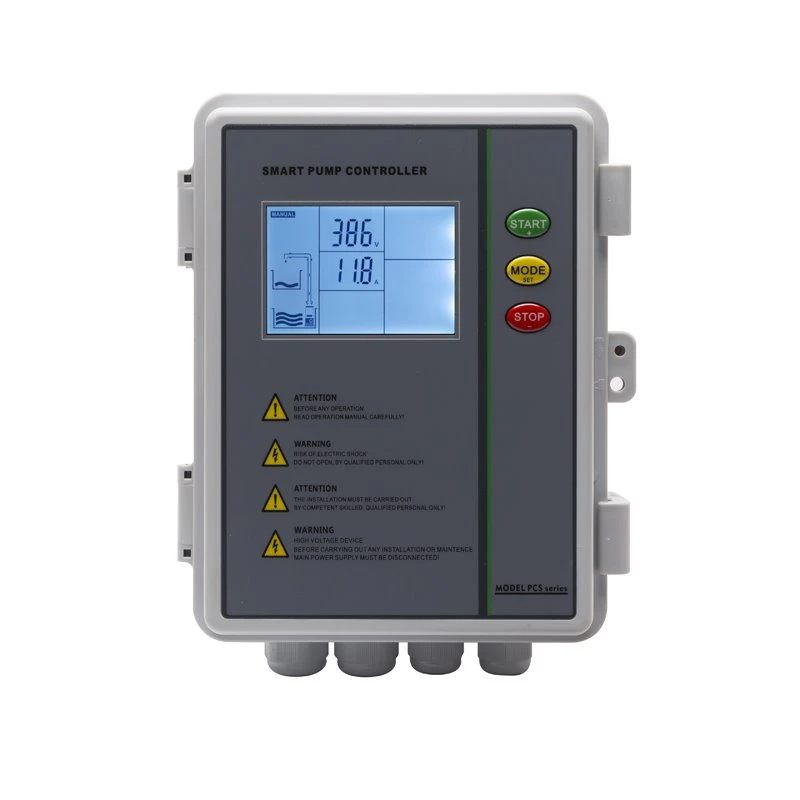

PCS31 това е 3-фазен контролен панел на помпата. Той е за управление и защита 0.75-15kw водна помпа.
1. с изключение на три традиционни приложения за пълнене на вода/усилвател/повдигане на отпадни води, получаваме контрол на таймера за чист цикъл
2. с контрол на температурата от PT 100 температурен сензор (по избор)
3. Защита от обръщане на фазите
4. Таймер за спиране на помпата в състояние на ръчно управление
5. Обхват на предаване на сигнала 1000 м, а не 150 м
6.Запазено място за MCB
7.Мощността може да бъде до 15kw
8. Разликата в точността на контрола на ампер е 2%
9. Вместо предишния регулируем резистор се използва по-сложен интегриран блок на операционен усилвател, показващ напрежението по-надеждно
10. Нашата кутия е IP 65, а не IP 22.
|
Модел |
ПКС31(3-фазен контролен панел на помпата) |
|
Електрическа конфигурация |
|
|
Вход Voltgae |
Трифазен, AC380V-415V/50hz |
|
Изходяща мощност |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp) |
|
Стартов тип |
ДОЛ |
|
Количество контролирана помпа |
Единична помпа |
|
Основна защитна функция |
|
|
Защита от претоварване чрез ампер |
да |
|
Моторът на помпата блокира |
да |
|
Суха работа без сензор |
да |
|
Под/над напрежение |
да |
|
Отворена фаза |
да |
|
Обръщане на фазите |
да |
|
Друга функция |
|
|
Показване на последните пет грешки на помпата |
да |
|
Показване на натрупаното време за работа на помпата |
да |
|
Приложение |
|
|
Пренос на вода чрез поплавък/сензор за течност |
да |
|
Повишаване на налягането чрез превключвател за налягане |
да |
|
Канализация чрез поплавък/сензор за течност |
да |
|
Чист контрол на таймера за цикъл |
да |
|
Контрол на температурата чрез температурен сензор PT 100 (по избор) |
да |
|
Режим на управление |
|
|
Ръчно управление |
да |
|
Автоматичен режим |
да |
|
Друга функция |
|
|
Защита от обръщане на фазите |
да |
|
Таймер за спиране на помпата в състояние на ръчно управление |
да |
|
Натиснете бутона за заключване |
да |
|
Степен на защита на контролера |
ИП65 |
|
Точност на контрола на ампера |
Високо |
|
Обхват на предаване на сигнала |
1000M |
|
Запазено място за MCB |
да |
|
Мощността може да бъде до 15kw |
да |
|
Разлика в точността на управление на ампера |
2% |
|
Вместо предишния регулируем резистор се използва по-сложен интегриран блок на операционен усилвател, показващ напрежението по-надеждно |
да |
1. Подаване на вода от долния към горния резервоар е едно от основните приложения.
2. Помпа за сондаж.
3. Отвеждане на канализацията от шахтата.
4. Използване на начално и крайно време за задаване на таймер.
Приложението:
Регулиране на температурата с PT 100
Има две категории:
Първо, системата за циркулация на гореща вода ще изключи водната помпа, когато температурата на тръбопроводната мрежа достигне предварително определената температура на спиране и ще я рестартира, когато температурата падне под предварително определената начална температура;
Второ, когато температурата падне под предварително определеното ниво и се повиши над него, PT100, вграден в двигателя на водната помпа, автоматично ще се рестартира. Това се прави като предпазна мярка.
Допълнителните характеристики и функции включват:

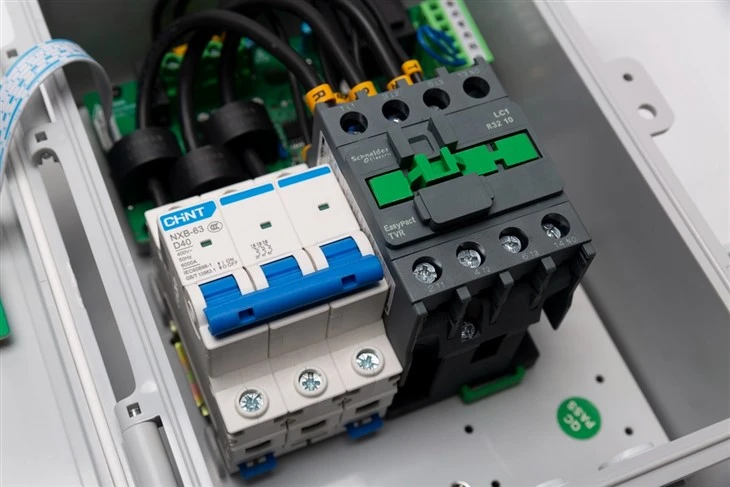

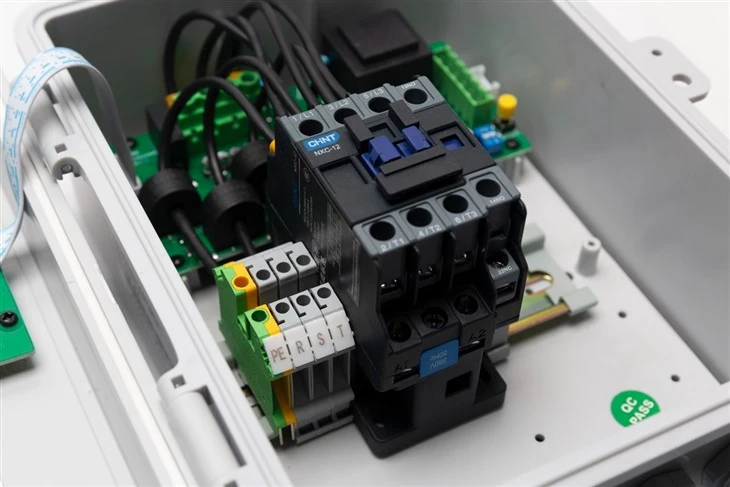

1. Използване на CHNT AC контактор като задвижване;
2. Освобождаване на място за MCB; оригиналният дизайн изискваше 5M терминали за входна мощност.

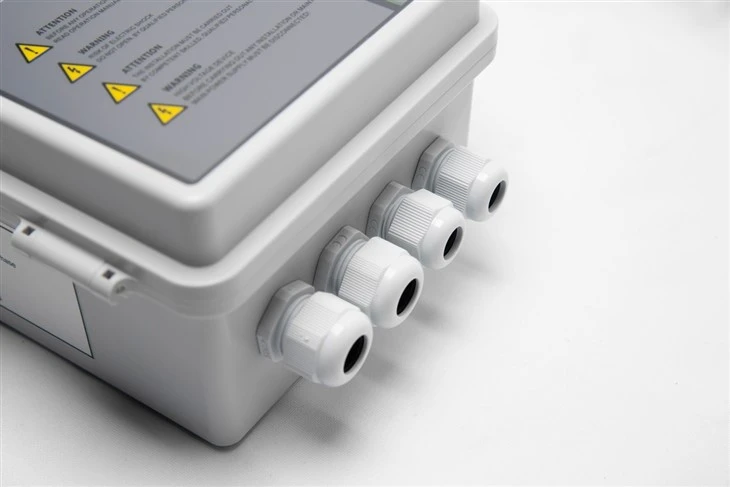

3. IP 65 кутия
4. Можете да откачите терминала за ниво.
Обхват на предаване на сигнала: 1000 метра
