Кутия за контрол и защита на помпата

Той представлява усъвършенстван цифров потопен контролер на помпата, който е щателно проектиран да предлага удобна за потребителя работа, пряма функционалност и надеждна производителност. Това устройство е проектирано за широк спектър от приложения, което го прави идеално решение за контрол и защита на различни видове помпи, включително помпи в дълбоки кладенци, канализационни помпи, помпи за самопринасяне, центробежни помпи, помпи за тръбопроводи, както и друго свързано помпено оборудване.

Изпрати запитване

Бърза доставка
Гарантиране на качеството
Денонощно обслужване на клиенти

представяне на продукта

1. Има 4 основни режима на приложение:

*З

** Захранване с водоснабдяване **: Второто приложение се фокусира върху водоснабдяването чрез контрол на налягането, връзка с превключвателя на налягането.

** Изхвърляне на канализацията **: Третото приложение адресира ефективното отстраняване на отпадъчните води.

** Контрол на чистия период от време **: Окончателното приложение предлага контрол на базата на време, което позволява на потребителите да планират операции по помпа според конкретни интервали от време.

В обобщение, тези четири приложения нагоре и надолу по водоснабдяване на водата, водоснабдяване под налягане, изпускане на канализацията и чист период от време за контрол на изчерпателни решения за различни задачи за управление на водата. Всяко приложение е предназначено да отговори на специфични предизвикателства и изисквания, като гарантира ефективно, надеждно и устойчиво управление на водата в различни индустрии и среди.

Приложение	2 полюсен превключвател	Описание
1	0 0	Резервоар към резервоар.
2	1 1	Контрол на бустерната помпа чрез превключвател на налягането.
3	0 1	Дренаж по ниво сензор.
4	1 0	Времето начало и спрете. [Анулиране на сензорния терминал]
1 полюсен превключвател (Опция)
5	1	Термично управление

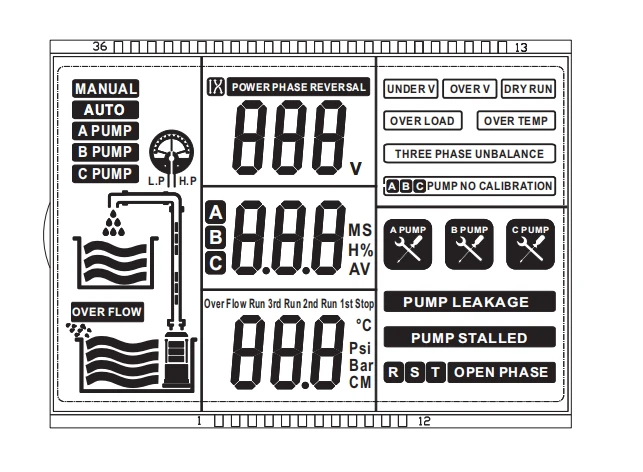

2. LCD показване.

Системата осигурява цялостно решение за мониторинг, като показва напрежението и тока в реално време, което позволява на потребителите да бъдат информирани за електрическите параметри, които са критични за ефективната работа на водната помпа. Това представяне на данни в реално време гарантира, че всякакви колебания или аномалии в захранването могат да бъдат незабавно идентифицирани и адресирани, като по този начин се подобри общата надеждност на системата.

В допълнение към дисплея в реално време на напрежение и ток, работещата динамика на водната помпа е представена в динамичен формат. Това означава, че потребителите могат да визуализират оперативното състояние на помпата чрез графични представи или анимирани индикатори, които осигуряват интуитивно разбиране за нейното изпълнение.

Освен това системата е оборудвана с механизъм за откриване на неизправности, който повишава диагностичните му възможности. В случай на неизправност или ненормално състояние, съответната икона на интерфейса ще започне да мига, като привлече незабавно внимание към проблема. Този визуален сигнал служи като бърз показател за потенциални проблеми, като прегряване, свръхток, ниско налягане или механична повреда, което позволява на потребителите да предприемат коригиращи действия бързо. Интегрирайки тези функции, системата не само следи производителността на помпата, но също така осигурява навременна намеса за предотвратяване на по -нататъшни повреди или престой.

Като цяло тази комбинация от показване на данни в реално време, динамичен изход на динамиката на помпата и иконите, обозначаващи неизправности, създава удобна за потребителя и високо функционална среда за наблюдение. Той се грижи както за технически специалисти, които се нуждаят от подробна информация, така и за общи оператори, които се нуждаят от ясна и достъпна информация, за да поддържат плавната работа на водната помпа.

product-643-472

3. Основна работа

Основна защита, активирана от параметри Calibartion

След инсталиране и свързване на входящото захранване, изходящи

към двигателя и избор на подходящ превключвател за потапяне за приложение. Това

важно е да се направи процесът на калибриране, за да се осигури

Подходящи защити на помпата

Стъпка 1: Превключете в ръчен режим, ако е в авто режим, като натиснете

Бутон режим, уверете се, че помпата е изключена.

Стъпка 2: Натиснете бутона Старт, за да стартирате помпата, уверете се, че

Помпата рисува ток близо до номиналния си ток и повдига

вода. Напрежението също трябва да бъде в допустими граници

Стъпка 3: След като гарантирате нещата в стъпка 2, натиснете и задръжте старта

Бутон, докато не чуете звук на звук и помпата спира. Не

Съобщението на калибър на LCD екрана вече няма да се появява.

Това показва, че процесът на калибриране вече е завършен.

Изтриване

Когато помпата се преинсталира след поддръжка или новото

Помпата е инсталирана, потребителят трябва да изтрие предишния параметър

трябва да се извърши калибриране и нова процедура за калибриране.

Това трябва да се прави винаги, когато помпата е

Ремонтирана или нова помпа е инсталирана предишна

параметрите трябва да бъдат изтрити преди устройството

е повторно калибриран. Следвайте инструкциите по -долу

За да изтриете калибрирането на параметъра:

Натиснете клавиша режим, за да преминете към ръчен режим

Ако е в авто режим, уверете се, че помпата не е

бягане. Натиснете клавиша STOP приблизително за 3

SEC и освобождаване, когато устройството прави "звуков сигнал"

звук.

Единицата вече се връща към фабричните настройки, „без калибър

"Знакът ще започне да мига на LCD екрана. За RE RE

калибриране, следвайте инструкциите, както е дадено в

Раздел „Калибриране“.

Бутон

Операция F от ръководство за автоматично, автоматично до ръководство

Режим

Комплект

[Параметър 012Задайте на 00]- Ръководство за автоматично / Автоматично до Ръководство

[Параметър 012Зададено на 01]- Всички бутони, заключени в автоматичен режим. За да деактивирате задръжте "режим" за 5Sec. След това помпата ще спре и контролерът ще премине към ръчен режим.

Бутон	РаботаВРъководство
Започнете	Помпата трябва да започне, ако не работи.
Спрете	Помпата трябва да спре, ако работи.
Спрете след това режим	Дисплей показва последните пет записа на откази.
Спрете след това започнете	Дисплеят показва акумулативно време за работа.
За да се гарантира, че помпата и двигателят са защитени, е от съществено значение да се калибрират параметрите на контролера веднага щом помпата работи до оперативни стандарти. Извършете калибриране след всяка операция за инсталиране или поддръжка.
Започнете Или бутон за съхранение	Калибриране на параметъра: В ръчен режим натиснете "Старт", дайте време на помпата да работи, тъй като обикновено след това ще задържи "старт" (Приблизително 5-10 sec) илиНатиснете бутона "Store" (бутон на дънната дъска с жълта капачка). Контролерът ще издава звук "DI". Контролерът вече трябва да бъде калибриран към токовата спецификация на двигателя.
Спрете	Изтриване на параметри: Уверете се, че помпата е спряла да работи, след това задръжте "Стоп", докато контролерът не направи "DI" звук. (Задръжте за приблизително 5-10 sec). Контролерът вече трябва да бъде изчистен от всички калибрирания.
